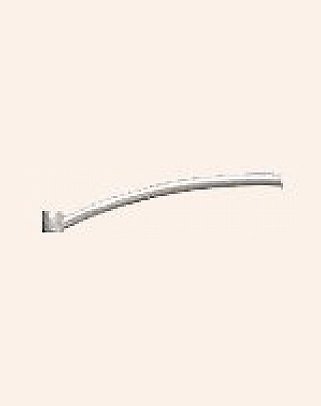

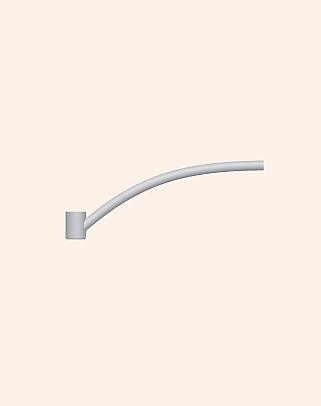

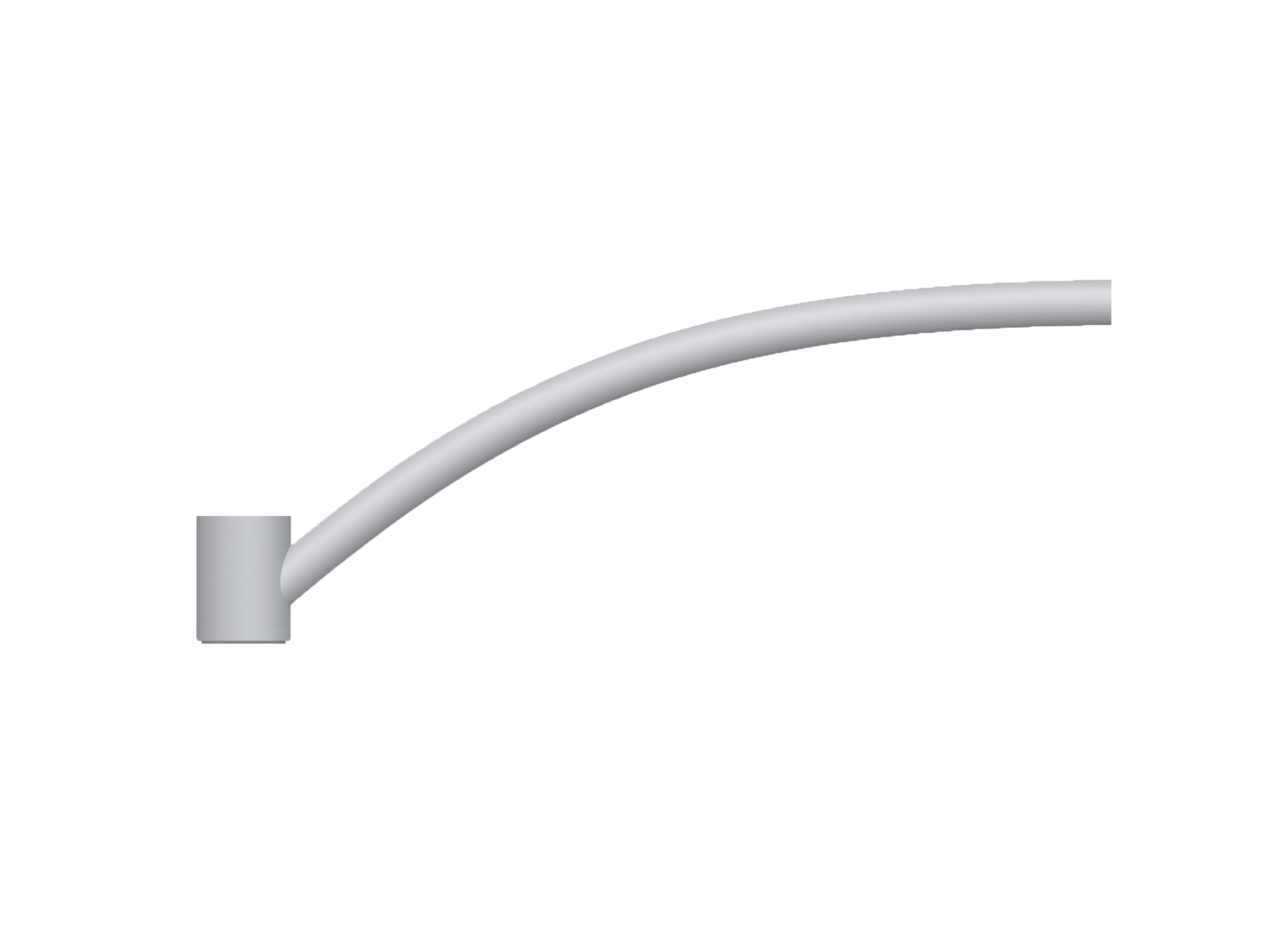

Tekli Martı Model Makaralı Armatür, Projektör Kolu

  • Ağırlık 5 kg
  • Ebatlar Uzunluk: 50 cm
  • Kollar Direğe geçen makara kısmı, Ø76 mm boruya geçmeye uygundur. Konsol çapı Ø42 mm'dir
  • Boya Elektrostatik (Polyester Toz Fırın Boyalıdır.)
  • Ürün ölçülerinde +- %10'a kadar tolerans olabilir.
Malzeme
  • 7.Konsollar: 7.1.Konsol 2,5mm. kalınlıkta dairesel kesitli TSE’li borudan malzemelerin kalitesi çelik S 235 olacaktır. 7.2. Yatay yüklere karşı dayanım: C-ν= 31m/s ; 2x0,18 m²- 2x20 kg
  • 1.1 Konsollar Direk gövdesinin üst ucu ile armatür arasında kalan bölümüdür. Konsollar direğin tepe kısmına geçme yapılarak civatayla tespit edilecektir. İçi boş borudan düz olarak imal edilecektir. Konsolların gövdeye bağlantı noktası gerilme dağılımını tehlikeye sokmayacak şekilde düzenlenmiştir.
  • 1.2 Konsolların Açısı Armatür geçme borusunun yatayla yaptığı açıdır. Bu açılar 10°’dir. (2,3 ve 4 konsollu yapının konsol açıları eşit olacaktır.)
  • 1.3 Malzeme özelliği Sarsıntıya (Vibrasyona) göre özel TSE sertifikalı ve ince taneli çelik borulardan üretilmektedir.
Ürün Açıklaması

Elektrostatik boyalı makaralı tekli konsol ürünümüz, sarsıntıya karşı dayanıklılığı artırılmış ve TSE sertifikalıdır. İnce taneli borulardan üretilen bu ürün, 76 cm ağız çapında ve 25 mm kalınlığında dairesel kesite sahiptir. Ayrıca, makaralı tekli konsol ürünümüz 42mm boru çapına sahiptir.

!! ÖNEMLİ BİLGİLENDİRME !!
Ürün kurulumu uzman bir elektrikçi tarafından yapılmalıdır.
